Tesoura de madeira para telhado: peças, tipos e quem dimensiona

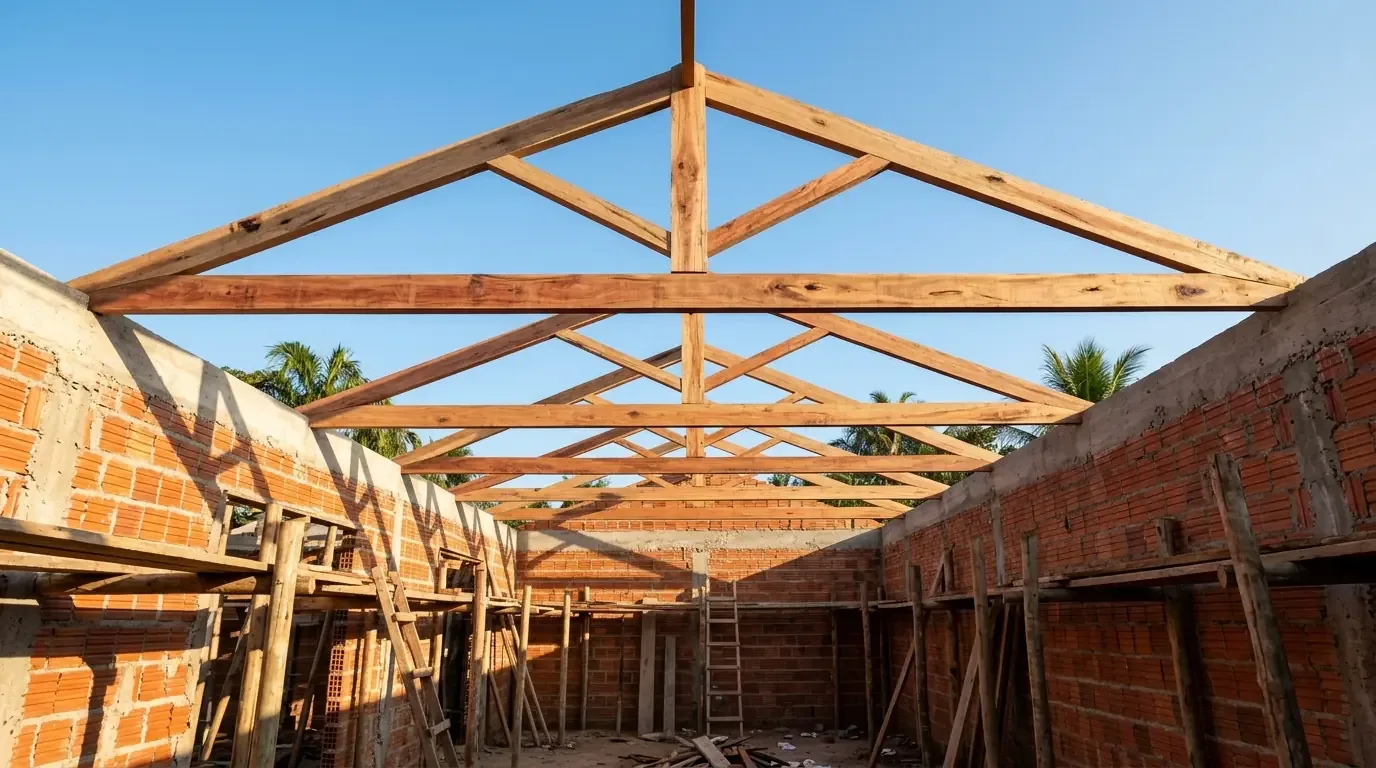

Foto da São Bento Madeiras: Tesouras de madeira serrada sobre paredes de tijolo de uma casa em construção.
Resposta rápida
A tesoura é um triângulo de madeira que apoia nas duas pontas e sustenta o telhado. Ela trabalha porque as peças formam triângulos, que não deformam com a carga.
Os tipos mais usados em madeira são a Howe, a Pratt e a Fink. A seção de cada peça e a distância entre tesouras vêm de projeto, pela NBR 7190-1.
Peças da tesoura
Material didático da USP sobre estruturas de cobertura usa estes nomes:
- Linha (ou tirante): a peça de baixo, horizontal, que liga as duas pontas e segura a abertura das pernas.
- Perna (ou empena): as duas peças inclinadas, que recebem as terças.
- Pendural: a peça vertical do meio, que vai da cumeeira até a linha.
- Escoras: as diagonais entre a perna e o pendural ou a linha.
- Frechal: a viga em cima da parede, onde a tesoura apoia.
Em cima das tesouras vêm as terças, depois os caibros e as ripas, conforme a telha. Veja a ordem completa em madeira para telhado.
Tipos de tesoura mais usados
- Howe: pendural no meio e escoras inclinadas indo para o centro. É a mais comum em telhado de madeira residencial e rural.
- Pratt: diagonais no sentido contrário ao da Howe. Aparece mais em estrutura metálica, mas também é feita em madeira.
- Fink (ou belga): diagonais em forma de W, com peças mais curtas. Usada em vãos maiores e em tesoura pré-fabricada.
Uma comparação entre Howe e Pratt da UFU mostra que a escolha muda os esforços em cada peça. É por isso que o tipo também é decisão de projeto.
Tesoura e meia-tesoura
A tesoura inteira forma o telhado de 2 águas. A meia-tesoura, com um lado só, é usada em telhado de 1 água, em varanda encostada na casa e em área de serviço. Veja a diferença entre os dois formatos em telhado de eucalipto.
O que muda com a telha
- Telha cerâmica: pesada, pede mais inclinação e tesouras mais próximas ou mais robustas, com caibro e ripa.
- Telha de fibrocimento: mais leve, vai sobre terças; permite tesouras mais espaçadas.
- Telha metálica: a mais leve, com inclinação menor.
Inclinação mínima e espaçamento entre apoios vêm do catálogo do fabricante da telha.
Que madeira vai na tesoura
As peças da tesoura costumam ser serradas. As bitolas de madeira serrada da São Bento (viga 5x11 e 5x15, caibro 5x5, sarrafo 3x5 e 3x7) são as que aparecem em tesoura de vão pequeno, mas quem confirma se servem para o seu vão é o projeto.
As peças vão até 6 m. Linha mais comprida que isso precisa de emenda feita conforme o projeto. A madeira serrada sai sem tratamento e é para parte coberta; o pilar que apoia a tesoura, se ficar no chão, deve ser eucalipto tratado.
Montagem: cuidados que fazem diferença
- Monte no chão primeiro: a primeira tesoura vira gabarito para as outras saírem iguais.
- Ligações conforme o projeto: encaixe, parafuso ou chapa, na posição indicada.
- Suba e trave: cada tesoura deve ser travada na anterior antes de soltar o apoio provisório.
- Confira o prumo e o alinhamento da cumeeira antes de colocar as terças.
- Contravente: as peças de travamento entre tesouras seguram o conjunto contra o vento.
Sinais de tesoura com problema
Em telhado antigo ou reforma, alguns sinais pedem avaliação de um profissional antes de trocar telha:
- Cumeeira ondulada ou telhado com barriga.
- Linha da tesoura curvada para baixo ou com trinca nas emendas.
- Parede com trinca inclinada perto do apoio da tesoura.
- Madeira com furo de cupim, pó no forro ou parte esfarelando.
- Telha quebrando sempre no mesmo lugar.
Quem dimensiona e o que levar
Engenheiro civil ou arquiteto calcula a tesoura pela NBR 7190. Leve para ele:
- Vão livre entre as paredes ou pilares.
- Tipo de telha e inclinação desejada.
- Comprimento do telhado, para definir quantas tesouras.
- Se haverá forro, caixa d'água ou carga pendurada.
Com o projeto, a lista de madeira sai com bitola, comprimento e quantidade, sem sobra.
Como pedir a madeira da tesoura
Mande a lista do projeto ou as medidas e o tipo de telha. A equipe devolve preço, frete e prazo antes de fechar, com nota fiscal. Veja também caibro de eucalipto.
